나사를 없애고 손 절곡으로 고리를 체결(결합)하는 레이져 커팅 방식 설계
2023. 2. 24. 16:39ㆍ디자인
판금으로 소량의 제품을 만들다 보면 직결피스 또는 탭을 내서 나사로 조이는 방식을 많이 사용하게 되는데 나사머리 노출을 피해야될 때나 분해, 조립이 필요 없을 경우에 사용할 수 있는 팁을 알려 드립니다.
저는 라이노를 기본툴로 이용하고 있어서 화면 이미지가 조금은 다릅니다.
제작을 하다 보면 매일 하던 방식에서 벗어나 자기만의 스타일이 나오게 됩니다.
작품이나 제품도 스타일이 생기는 이유인 것 같네요.
실측 및 공차를 염두해 두고 평면도를 잘그리면 레이져 업체에 발송합니다.
완성될 그림도 같이 넣어 주면 오류 없이 원하는 물건이 만들어 집니다.
레이져로 찟어 달라고 하면 선으로 따줍니다. 레이져 똥이 생겨서 사포로 갈아 주어야 합니다. (사상처리)

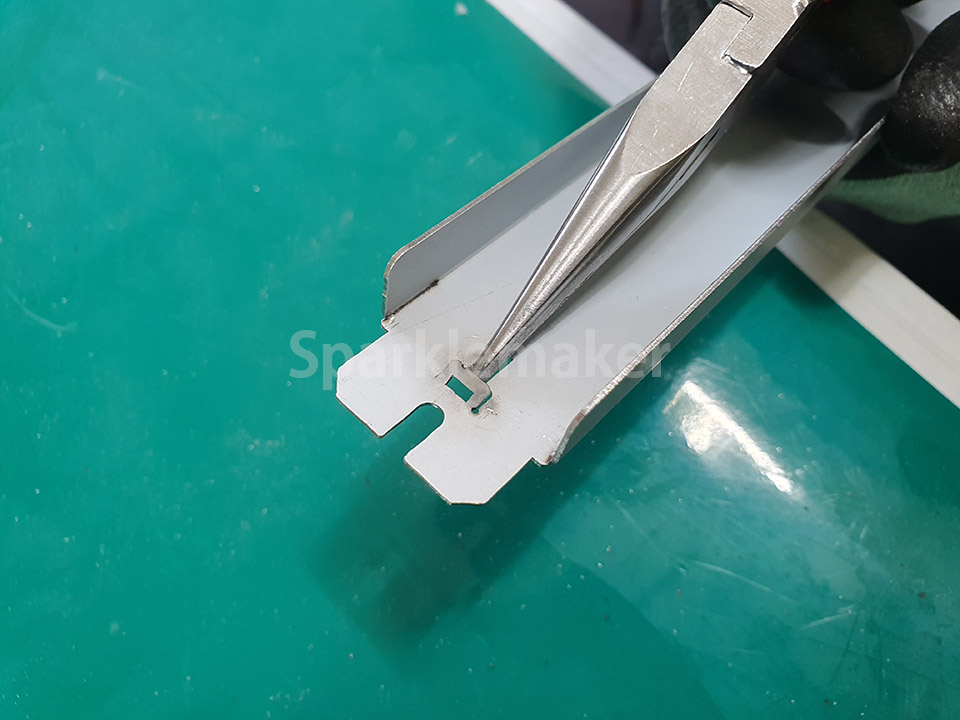

뽀족한 롱로즈를 이용하여 안쪽방향으로 철의 두께만큼 구부려 줍니다.
숫놈(?)을 구멍에 끼우고 손으로 구부리면 끝..
측면에서 보면 돌출된 면이 없어 부착시 견고해지며 제품을 보기에 불필요한 요소가 없어 깔끔해 보입니다.
첨부된 파일로 응용해서 사용하시면 됩니다.
